Re: Положение "ACC" на замке зажигания ШНивки
« Ответ #20 : 03 Декабрь 2017, 22:52:29 »

И на всё требуется одна релюшка?
Если только на майфон :D


ШНивович

  • Ветеран
  • *****
  • Карма: 19
  • Оффлайн Оффлайн
  • Сообщений: 1169
  • Водительский стаж: 5
  • Не бойся если ты 1! Бойся если ты 0.
    • Просмотр профиля
    • Награды
Re: Положение "ACC" на замке зажигания ШНивки
« Ответ #21 : 03 Декабрь 2017, 22:53:58 »

Мужики!!! Всем спасибо за участие и долгое и упорное объяснение моему тупому деревянному в электрике мозгу и раскладке всего по местам!!! Отдельное спасибо всем кто искал в инете схемы и кто рисовал свои!!!
Теперь ждём очередных выходных чтобы загнать машинку в цех для сей манипуляции :)
Спасибо мужики!!! :)
Записан
С Уважением, ШНивович! :)

Хочешь чтобы было сделано хорошо - сделай это САМ!!!


smiff-68

  • Модератор
  • Ветеран
  • ***
  • Карма: 31
  • Оффлайн Оффлайн
  • Сообщений: 3493
  • Водительский стаж: 30
    • Просмотр профиля
    • Награды
Re: Положение "ACC" на замке зажигания ШНивки
« Ответ #22 : 03 Декабрь 2017, 23:08:02 »

И на всё требуется одна релюшка?
Вообще на всё ! Можно подключить к 87 ноге доп.прикуриватель , регистратор . Но тогда на каждый гаджет свой предохранитель и общий / от АКБ к 30 ноге релюхи / поменять на 25А .
Записан

smiff-68

  • Модератор
  • Ветеран
  • ***
  • Карма: 31
  • Оффлайн Оффлайн
  • Сообщений: 3493
  • Водительский стаж: 30
    • Просмотр профиля
    • Награды
Re: Положение "ACC" на замке зажигания ШНивки
« Ответ #23 : 07 Декабрь 2017, 15:26:38 »

Как Стас и просил , вот схема , дополнение к предыдущей , завязано на то же реле / магнитола / и заменой общего предохранителя на 15А .
Схема позволяет включать доп.прикуриватель автоматически при установке ключа в замок зажигания и принудительно через тумблер / клавишу , кнопку / при отсутствии ключа .

Диоды . Лучше взять диоды с барьером шоткке . Более надежны , меньше падение напряжения . При отсутствии диодов необходимого номинала по мощности можно спаять параллельно 3 шт по 5А , вобщем подобрать номинал , но при условии , что номинал и марка всех диодов одинакова .
Тумблер . Силовой на 15А , лучше с подсветкой клавиши при включенном положении .
АКБ . Я завязал схематично на АКБ , в реальности можно взять постоянный "+" с 30 ноги релюхи , с 30 ноги замка , как удобнее .
Записан

smiff-68

  • Модератор
  • Ветеран
  • ***
  • Карма: 31
  • Оффлайн Оффлайн
  • Сообщений: 3493
  • Водительский стаж: 30
    • Просмотр профиля
    • Награды
Re: Положение "ACC" на замке зажигания ШНивки
« Ответ #24 : 07 Декабрь 2017, 15:46:07 »

Вместо диода можно воткнуть стабилитрон с функцией диода . Будет ещё и сглаживать пики по напряжению .
Записан

Андрей 0762

  • Ветеран
  • *****
  • Карма: 10
  • Оффлайн Оффлайн
  • Сообщений: 759
  • Водительский стаж: 20
    • Просмотр профиля
    • Награды
Re: Положение "ACC" на замке зажигания ШНивки
« Ответ #25 : 07 Декабрь 2017, 18:13:59 »

по мощности можно спаять параллельно 3 шт по 5А
Так можно параллелить только диоды изготовленные на одной матрице. В смысле получения максимального суммарного тока. В иных случаях нужно рассчитывать с запасом в 1,4 раза. Соединение 3 и более диодов в параллель теряет всякий смысл, к.т. основную работу на себя возьмет диод с наименьшим прямым падением напряжения (он же первым и сдохнет).
Сейчас есть в продаже неплохие спаренные диоды (соединенные либо по аноду, либо по катоду), они применяются в импульсных блоках питания (это компьютерные блоки питания, зарядные устройства, инверторы для сварки).
Записан

smiff-68

  • Модератор
  • Ветеран
  • ***
  • Карма: 31
  • Оффлайн Оффлайн
  • Сообщений: 3493
  • Водительский стаж: 30
    • Просмотр профиля
    • Награды
Re: Положение "ACC" на замке зажигания ШНивки
« Ответ #26 : 07 Декабрь 2017, 18:29:46 »

инверторы для сварки).
Оптимальный вариант !
можно параллелить только диоды изготовленные на одной матрице.
+
Записан

ШНивович

  • Ветеран
  • *****
  • Карма: 19
  • Оффлайн Оффлайн
  • Сообщений: 1169
  • Водительский стаж: 5
  • Не бойся если ты 1! Бойся если ты 0.
    • Просмотр профиля
    • Награды
Re: Положение "ACC" на замке зажигания ШНивки
« Ответ #27 : 10 Декабрь 2017, 20:21:10 »

Мужики, приветствую!
Сегодня модернизировал немного свой замок к дальнейшему подключению АСС по схеме Михаила.
Снял свой замок (как снимать ЗЗ можно прочесть в мануалах, описывать снятие ЗЗ не стану, единственное - старые болты без головок отбил стамеской довольно легко и выкрутил, до меня ЗЗ меняли но болты ставили старые т.к. видны старые зазубрины), принёс домой, открутил три винта и снял хреновину которая ложится на рулевой вал.
Ранее читал на drive2 что некоторым приходилось дырку сверлить в этой части замка под шток даже при условии что имеем посадочное место микрика без оного.
При осмотре данной детали выяснилось, что дырку под шток в нашем ШНивовском замке мы всё таки имеем и ничего сверлить не надо. Повезло.
А вот теперь самое блин интересное:

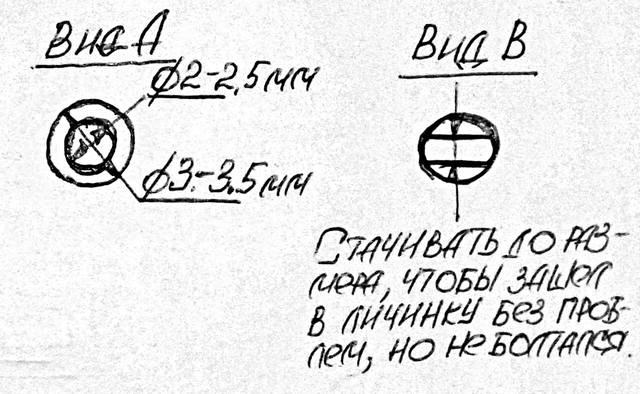

Шток пришлось изготавливать заново, т.к. мною был куплен ЗЗ 2110 старого образца (с длинным ключом) и шток от него по своей форме не подходил. Не знаю честно какой шток на ЗЗ 2110 нового образца, возможно шток будет подходящий, но форма у нашего немного другая.

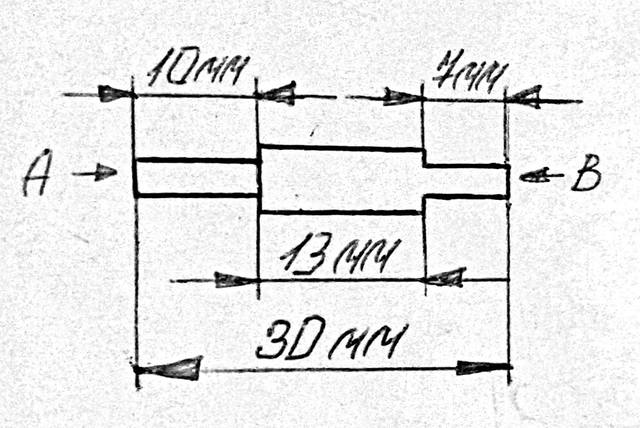

И так, изготовил шток нужной формы и размеров (была под рукой подогданная товарищем с работы часть удочки из текстолита, шток сделал текстолитовый), проверил в сборе с частью куда микрик ставится, собрал замок. Пошёл в машину и поставил замок на место с новыми болтами. Головки самосрывающихся болтов пока не отламывал, т.к. всё равно кожухи руля снимать при подключении всех проводов.
Накинул клеммы на аккум, завёл машинку. Завелась. Работает в штатном режиме. Теперь собираемся с духом на подключение АСС в проводку.

Всем спасибо за внимание :)
« Последнее редактирование: 11 Декабрь 2017, 09:54:54 от ШНивович »
Записан
С Уважением, ШНивович! :)

Хочешь чтобы было сделано хорошо - сделай это САМ!!!
